Coax connectoren
RF coax(ial) connectoren zijn een belangrijke schakel in onze hobby.
Coax connectoren zorgen voor de verbinding van onze zenders(ontvanger) aan de antennes.
Coax connectoren worden in vele verschillende soorten en uitvoeringen gemaakt, elk voor hun eigen doel en voor en nadelen.
Om tot een goede keuze van connector te komen moet jQRA e weten op welke frequentie er mee uitgezonden gaat worden, moet het buiten gebruikt worden of moet het sterk zijn.
De afwerking van de pluggen is ook belangrijk, gebruik het liefst de iets duurdere verzilverde uitvoeringen.
De meest gebruikte connectoren zijn de UHF (pl259) , N, BNC.
De UHF connector.
De UHF connector is een goedkope vaak gebruikte plug voor het HF gebeuren.
Hij is niet echt waterdicht en wordt niet aanbevolen voor frequenties boven de 300 MHz vanwege de grote verliezen die hier dan bij optreden (deze wordt ook wel de pl259 genoemd)
“N” connectoren.
“N” connectoren zijn ontwikkeld bij Bell Labs kort na de tweede wereld oorlog en is een van de betere connector
die gebruikt kan worden tot 11 GHz.
Bovendien is deze connector ook goed waterdicht.
“BNC” connectoren.
“BNC” connectoren hebben een bajonet sluiting en geven een hoger verlies dan de N connector.
Deze connector wordt veel gebruikt bij apparatuur wat vaak van plaats veranderd, denk aan de draagbare scanner etc waar vaak de antenne wordt losgekoppeld om mee te nemen.
Tips van her en der.
1 – Controleer voor montage de pluggen op sluiting, meet ze dus even door.
Dit kan een hoop klimmen in de mast voorkomen!.

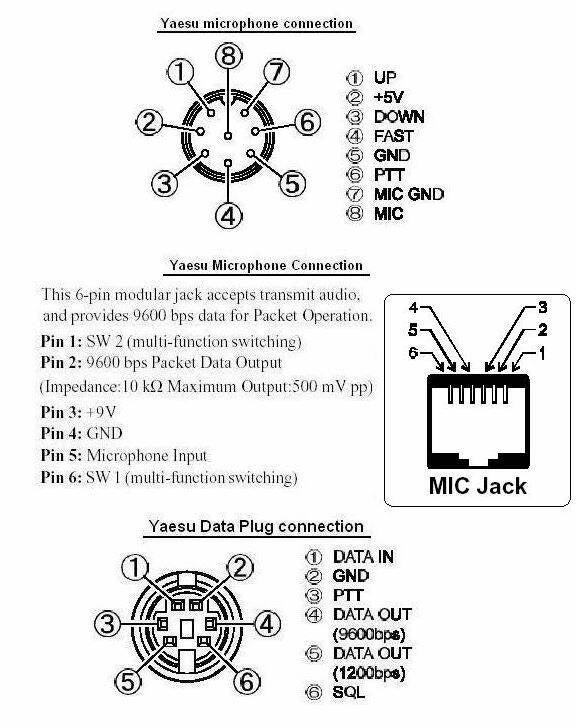

Yaesu Microfoon en Data schema
CB MPS
Yaesu FT-857D
MH-59A8J DTMF microphone modification (W1AEX) - for improved low-end frequency response:
W1AEX original proposed modification (PDF) for improving low-end frequency response (reposted here with permission from W1AEX).
Components bridged (labeled V334, A475, D104) with 1uF Tantalum capacitors. Not shown is enlarged microphone port opening, and internal baffle removal. Yaesu FT-857 mic gain set to 15 (of 100) after a VHF audio test with other local hams. W1AEX recommends a setting of 20.
Another proposed Yaesu interface cable:
PSK31 receive-only interface cable for Yaesu FT-857 / Lenovo X61 laptop:
No isolation - beware of ground loops!
Afkortingen
In onze hobby worden er nogal wat afkortingen gebruikt, denk aan de Z.g.n Q codes, RST voor het ontvangst en zend rapport enz, hieronder een selectie hieruit.
Allereerst de zogenaamde RST afkorting, R=neembaarheid, S=sterkte van het signaal, T= Toon.
Bij spraak verbindingen wordt alleen RS gebruikt, bij CW en digitale modes komt hier ook de T bij.
| R=neembaarheid | S=sterkte | T= Toon. |
|---|---|---|
| 1 – onneembaar | 1 – nauwelijks waarneembaar | 1 – zeer ruwe en sissende toon |
| 2 – nu en dan neembaar | 2 – zeer zwak | 2 – zeer ruwe toon |
| 3 – moeilijk neembaar | 3 – zwak | 3 – ruwe lage toon |
| 4 – neembaar | 4 – redelijk | 4 – vrij ruwe toon |
| 5 – uitstekend neembaar | 5 – redelijk goed | 5 – muzikaal gemoduleerde toon |
| 6 – goed | 6 – gemoduleerde toon | |
| 7 – tamelijk goed | 7 – bijna zuivere toon | |
| 8 – sterk | 8 – goede toon | |
| 9 – zeer sterk | 9 – zuivere toon |
| Morse code | |||||||
|---|---|---|---|---|---|---|---|
| A .- | F ..-. | K -.- | P .- -. | U ..- | Z – -.. | 1 .- – – – | 6 -…. |
| B -… | G – -. | L .-.. | Q – -.- | V …- | 2 ..- – – | 7 – -… | |
| C -.-. | H …. | M – – | R .-. | W .- – | 3 …- – | 8 – – -.. | |
| D -.. | I .. | N -. | S … | X -..- | 4 ….- | 9 – – – -. | |
| E . | J .- – – | O – – – | T – | Y -.- – | 5 ….. | 0 – – – – – |
| Morse code | ||
|---|---|---|
| ä .-.- | punt .-.-.- | koppelteken -….- |
| ch – – – – | komma – -..- – | breukstreep -..-. |
| é ..-.. | dubbele punt – – -… | haakjes openen -.- -. |
| ö —. | vraagteken ..- -.. | haakjes sluiten -.- -.- |
| ü ..- – | apostrof .- – – -. | aanhalingstekens .-..-. |
| @ .- -.-. |
Wat zijn Q – groepen.
Q-Groepen bestaan in de regel uit drie Hoofdletters, die steeds met een Q beginnen, ze worden gebruikt om de overdracht snelheid bij Morsetelegrafie te verhogen.
Ook worden ze door zendamateurs bij spraak veel gebruikt, omdat het hier een standaard betreft die algemeen geldend is. Zendamateurs gebruiken maar een klein deel van de Q-groepen. Elke groep heeft twee betekenissen. Sommige groepen hebben ook een algemene betekenis, eigenlijk mag dit niet. Bijvoorbeeld QSL voor een kaartje waar zendamateurs onderling een verbinding mee bevestigen of QRP voor een station wat werkt met laag vermogen (onder 10 W).
Q codes in het amateur gebruik.
| CODE | VRAAG. | ANTWOORD. |
|---|---|---|
| QRA | Wat is Uw naam? (call)? | Mijn naam is(call). |
| QRB | Hoe groot is onze afstand? | Onze afstand is km. |
| QRG | Wat is de frequentie? | De Frequentie is .. |
| QRH | Is mijn Frequentie constant?. | De Frequentie is niet constant. |
| QRK | Hoe is de leesbaarheid van mijn signaal? | De leesbaarheid van Uw signaal is. |
| QRL | Bent U bezig? | Ik ben bezig. |
| QRM | Heeft U last van storing? | Ik heb last van storing |
| QRN | Heeft U last van atmosferische storingen? | Ik heb last van atmosferische storingen |
| QRO | Zal ik mijn zendvermogen verhogen | Verhoog uw zendvermogen |
| QRP | Zal Ik het zendvermogen verminderen? | Verminder het zendvermogen. |
| QRQ | Zal ik sneller seinen? | Sein sneller. |
| QRS | Zal ik langzamer seinen?. | Sein langzamer. |
| QRT | Zal ik stoppen met seinen? | Ik stop met seinen. |
| QRV | Bent U klaar om te zenden? | Ik ben gereed om te zenden. |
| QRW | Zal ik… meedelen dat U hem op …KHz of MHz roept? | Deel..a.u.b mee dat ik hem op…KHz of MHz roep. |
| QRX | Wanneer roept U mij weer?. | Ik zal U weer oproepen om… |
| QRY | Wanneer ben ik aan de beurt? | Uw beurt is nummer… |
| QRZ | Wie roept mij aan? | U wordt aangeroepen door. |
| QSA | Wat is de sterkte van mijn signaal? | De sterkte van Uw signaal is |
| QSB | Heeft mijn signaal last van fading? | Uw signaal heeft last van fading. |
| QSK | Kunt U ontvangen tijdens het zenden? | Ik kan ontvangen tijdens het zenden. |
| QSL | Wilt U de ontvangst bevestigen? | Ik bevestig de ontvangst. |
| QSO | Kunt U werken met….? | Ik kan werken met…. |
| QSP | Wilt U doorgeven aan…? | Ik zal doorgeven aan… |
| QSY | Zal ik op een andere frequentie gaan zenden? | Ik ga op een andere frequentie zenden. |
| QTC | Heeft U berichten voor mij? | Ik heb berichten voor U. |
| QTH | Wat is Uw locatie? | Mijn locatie is. |
| QTR | Wat is de juiste tijd? | De juiste tijd is |
Kenwood
PSK31 PC soundcard interface cable for Yaesu FT-857D / LDG YT-100 tuner:
Yaesu FT-857D data to PC interface cable simple, non-isolated audio design: schematic (PDF), gEDA/gschem file (Linux)
[This circuit seems to be noisy (birdie heard) when the FT-857D frequency is adjusted every second by gpredict software for satellite doppler shift tracking, but no switching noise is heard when changing frequency with fldigi software - laptop or grounding issue? Maybe a Yaesu CT-62 cable will work better.]
